家具图纸设计的常见类型和要点

家具图纸设计是家具制造过程中至关重要的一环，它直接影响到家具的结构、外观和制作工艺。以下是常见的家具图纸设计类型和要点：

1. 平面图

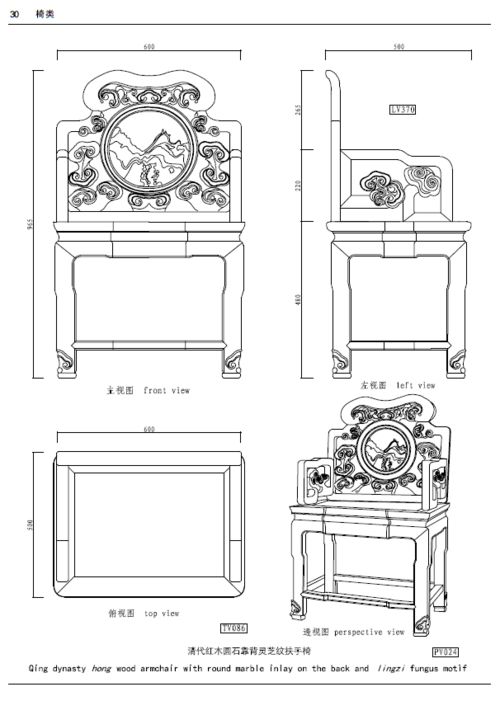

平面图是家具设计的基础，它展示了家具在水平方向上的轮廓和尺寸。平面图通常包括正面图、侧面图和顶视图，以确保家具的各个部分都能准确地定位和安装。在平面图中，需要考虑的要点包括：

尺寸标注：确保各个部件的尺寸精准，并标注清晰。

接口设计：标示各部件之间的连接方式，如榫卯、螺栓等。

线条粗细和风格：确保图纸清晰易读，线条粗细要适中，不要混淆。

2. 立体图

立体图是家具设计的三维展示，能够更直观地展示家具的外观和结构。立体图包括透视图和渲染图，通过不同角度的展示，让客户更好地了解家具的外观特点。立体图设计的要点包括：

比例和尺寸：确保家具的比例合适，尺寸符合设计要求。

细节表现：注意展示家具的细节，如雕花、装饰等，以增加美感。

材质和纹理：根据设计要求，选择合适的材质和纹理，渲染出逼真的效果。

3. 细部图

细部图是对家具局部细节的放大展示，主要用于指导制作过程中的加工和装配。细部图设计需要注意以下要点：

加工工艺：标示各部件的加工方式和工艺要求，如切割、雕刻、钻孔等。

装配关系：清晰地展示各部件之间的装配关系和连接方式，确保装配过程顺利。

配件标示：标注家具所需的配件和材料，如螺丝、螺母、胶水等。

4. 总图

总图是将平面图、立体图和细部图结合起来的综合展示，是家具制造过程中的重要参考依据。在总图设计中，需要注意以下要点：

统一风格：确保各个图纸之间的风格统一，便于理解和使用。

标注清晰：对关键尺寸、材质、工艺等进行清晰标注，减少制造过程中的误解和错误。

完整性：确保总图包含所有必要的信息，能够完整地指导家具的制造和装配过程。

家具图纸设计是家具制造过程中不可或缺的环节，它直接影响到家具的质量和外观。通过合理设计和详细标注，可以确保家具制造过程顺利进行，最终制作出高质量的家具产品。
